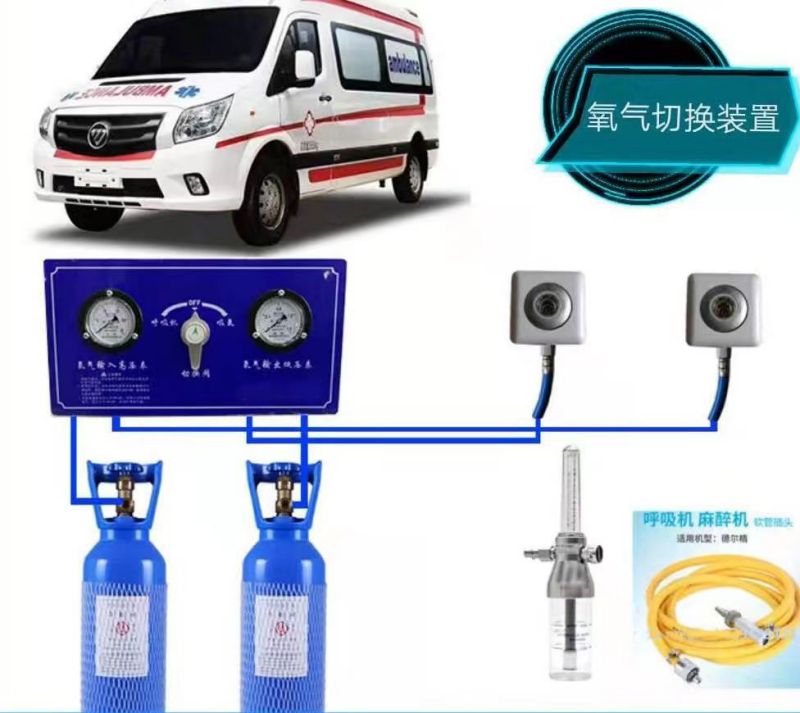

Sanitní kyslíkový rozdělovač Weclearmed® je vhodný pro sanitky s velkou spotřebou kyslíku, kde je lahvový vysokotlaký kyslík přiváděn do hlavního potrubí ovládacího panelu kovovou hadicí. Po odtlakování je vysokotlaký kyslík transportován nízkotlakým potrubím do kyslíkového terminálu, který se používá jako zdroj kyslíku pro první pomoc. Principem práce je dekomprese vysokotlakého kyslíku na nízký tlak, který je přiváděn do kyslíkového terminálu příslušným potrubím.

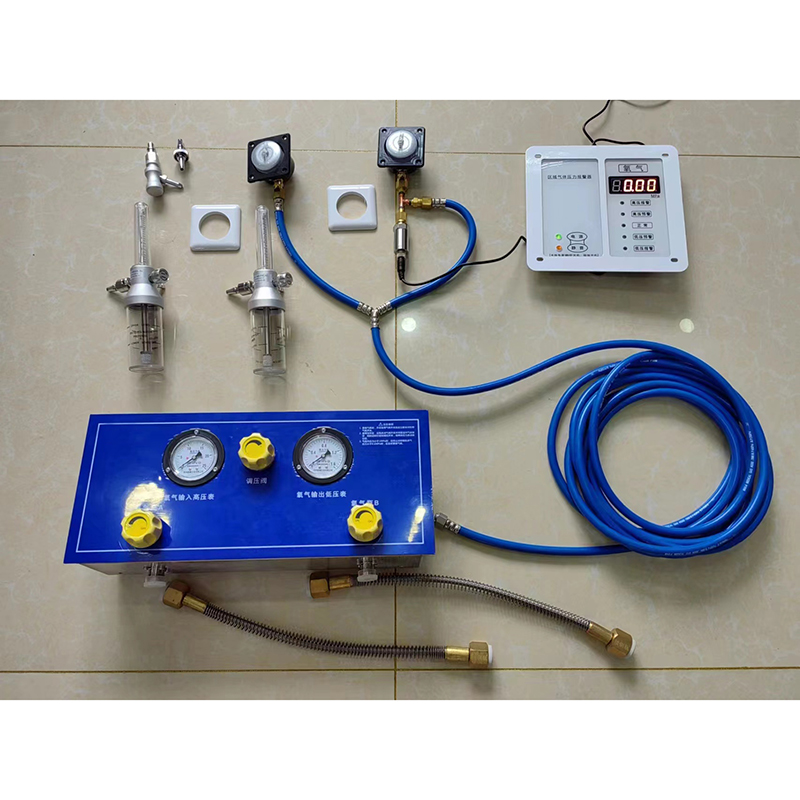

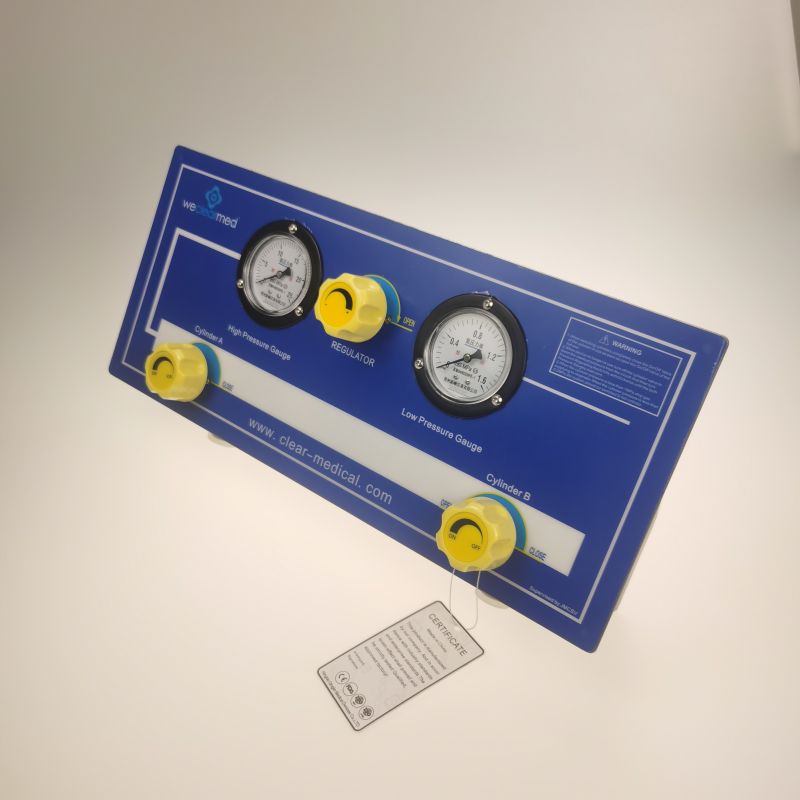

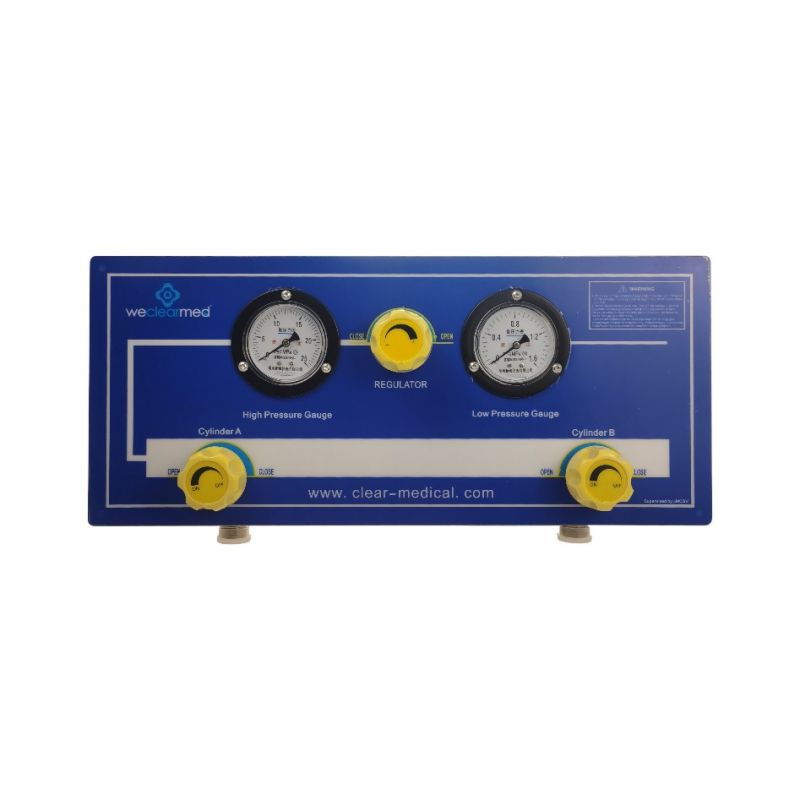

Sanitní kyslíkové potrubí Weclearmed® má ovládací panel, který může připojit dvě nebo více kyslíkových lahví současně. Pro dekompresi vysokotlakého kyslíku na nízký tlak. Sanitní rozdělovací systém je druh zařízení centralizovaného systému zásobování plynem. Ovládací panel se skládá z kovových hadic, které jsou napojeny na kyslíkové láhve pomocí závitů G5/8 a každá láhev je připojena k ovládacímu panelu s odpovídajícím vysokotlakým přepínáním. ventilem, který ovládá příslušné vysokotlaké potrubí samostatně. Vysokotlaké potrubí spojující každou kyslíkovou láhev na konci přepínacího ventilu se vzájemně propojilo. T-kloub ve středu plynového potrubí pro propojení vysokotlakého manometru, regulátoru a vysokotlakého potrubí. Vysokotlaký manometr se používá ke sledování tlaku kyslíku ve vysokotlakém potrubí ovládacího panelu. Regulátor se používá k regulaci vysokotlaký kyslík na požadovaný tlak a poté výstup na nízkotlaký konec. Nízkotlaký konec je spojen s kyslíkovým terminálem, pojistným ventilem a nízkotlakým manometrem. Nízkotlaký manometr slouží ke sledování tlaku v nízkotlakém potrubí ovládací plochy. Pojistný ventil automaticky vypouští vzduch, když je výstupní tlak vyšší než návrhový tlak, aby byla zajištěna bezpečnost a stabilita výstupního tlaku.
Modelka |
YDJHC-A2 |
YDJHC-A3 |
YDJHC-A4 |
YDJHC-A5 |
Vstupní tlak |
2~15(MPa) |
2~15(MPa) |
2~15(MPa) |
2~15(MPa) |
Výstupní tlak |
0~0,6(MPa) |
0~0,6(MPa) |
0~0,6(MPa) |
0~0,6(MPa) |
Používání |
Tlakový redukční ventil kyslíku |
Tlakový redukční ventil kyslíku |
Tlakový redukční ventil kyslíku |
Tlakový redukční ventil kyslíku |
Použitelné médium |
kyslík |
kyslík |
kyslík |
kyslík |
Výfukový tlak pojistného ventilu |
0,8 ~0,9 (MPa) |
0,8 ~0,9 (MPa) |
0,8 ~0,9 (MPa) |
0,8 ~0,9 (MPa) |
struktura |
Regulace tlaku |
Regulace tlaku |
Regulace tlaku |
Regulace tlaku |
Počet vstupů/výstupů |
2/1 |
3/1 |
4/1 |
5/1 |
Výstupní průtok |
≥60 l/min |
≥60 l/min |
≥60 l/min |
≥60 l/min |
